Πλυντήριο σειράς πλύσης & ξήρανσης kd-LMA047 Desize/ατμού

Εφαρμογή

Η μηχανή χρησιμοποιείται για την πλύση ατμού του βαμβακιού, της κάνναβης και των μιγμάτων της.

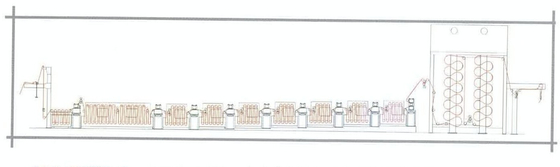

Ροή διαδικασίας

Ανοικτός-πλάτος στον κολπίσκο-καθαρίζοντας κιβώτιο-HFM512 2 κύλινδρος padder-2 ομάδες (κιβώτιο πλύσης ατμού MH919 + κύλινδρος HFM512 2 padder)- (Κιβώτιο + HFM5122-κύλινδρος πλύσης ατμού MH915 padder) ×4 ομάδες-MH915 κιβώτιο ατμού + κύλινδρος HFM513 3 padder-MH616 αποξηραντική μηχανή (30 PC του ξεραίνοντας κυλίνδρου)-ταλάντευση στην έξοδο

Κύρια τεχνική παράμετρος

1. Πλάτος μηχανών: 2000mm
2. Ταχύτητα: 15~70m/min
3. ταχύτητα διαδικασίας: 15~55m/min
4. πίεση συμπιεσμένου αέρα: 0.4~0.6mpa
5. Κίνηση: πολυσυχνική κίνηση ταχύτητας μονάδων συγχρονισμού
6. Qty desizing του κύπελλου πλυντηρίων: 9 κύπελλα
7. Qty. από τον ξεραίνοντας κύλινδρο: Φ570mm 30 PC
8. Κίνηση: Κίνηση μηχανών συχνότητας εναλλασσόμενου ρεύματος
9. Συσκευή ελέγχου: PLC
10. Εγκατάσταση της δύναμης: 32kw
11. Μέγεθος μορφής (L*W*H): 29825×2800×4800mm

Κύρια χαρακτηριστικά γνωρίσματα δομών:

• Συσκευή κολπίσκων

Το πλαίσιο κολπίσκων αποτελείται από το πιάτο χάλυβα, που εξοπλίζεται με tensioner υφασμάτων, τον κύλινδρο καθοδήγησης, την άκρη guider κ.λπ.

• Padder

HFM512 2 κύλινδρος padder: η εκτιμημένη πίεση μέχρι 3 τόνοι, ενιαία συμπίεση NIP, που χρησιμοποιούν κάτω από τον τύπο Τύπου, ανώτεροι κύλινδροι είναι κύλινδροι χάλυβα, που οδηγούνται από τη μετάδοση μειωτών μηχανών αναστροφέων, διάμετρος 225mm κυλίνδρων χάλυβα, που μεταφέρει το πιάτο ανοξείδωτου 2mm. Ο χαμηλότερος κύλινδρος είναι λαστιχένιος κύλινδρος, διάμετρος 250mm, το λαστιχένιο υλικό είναι λάστιχο νιτρίλιο-βουταδιενίου, το λαστιχένιο πάχος επιστρώματος είναι περίπου 18mm. Ανώτερο και χαμηλότερα το σώμα κυλίνδρων συμπιέσεων αποτελείται από το χωρίς συγκόλληση σωλήνα χάλυβα, το πάχος τοίχων σωλήνων είναι 28 χιλ. Η δύναμη μετάδοσης είναι 2.2 KW.

HFM513 3 κύλινδρος padder: η εκτιμημένη πίεση μέχρι 5 τόνοι, διπλή συμπίεση NIP. Πρώτα και δεύτεροι κύλινδροι είναι λαστιχένιοι κύλινδροι, ο μέσος κύλινδρος είναι κύλινδρος χάλυβα. Ο ανώτερος λαστιχένιος κύλινδρος είναι κύριος οδηγημένος κύλινδρος, διάμετρος 300mm, το λαστιχένιο υλικό είναι λάστιχο νιτρίλιο-βουταδιενίου, το λαστιχένιο πάχος επιστρώματος είναι περίπου 20 χιλ. Η δύναμη μετάδοσης είναι 5.5 KW.

• MH915 κιβώτιο πλύσης ατμού

① πάχος πιάτων τοίχων ανοξείδωτου: 3mm, κύλινδρος Φ150mm καθοδήγησης

② η κεντραρίσματος απόσταση μεταξύ του ανώτερου και χαμηλότερου κυλίνδρου είναι 1000mm, χρησιμοποιεί τη μηχανική σφραγίδα.

③ στο κιβώτιο παρέχεται το νερό, ρεύματα, συνδυάζει την στάση-κίνηση μεταξύ της πλάτης γραφείου και μπορεί να εξασφαλίσει τα καλά αποτελέσματα πλύσης και την οικονομική κατανάλωση ενέργειας

④ η άμεση θέρμανση ατμού μέσα στο κιβώτιο, κατευθύνει το σωλήνα ατμού που εξοπλίζεται με το διπλό περίβλημα, κλονισμός από τον ατμό για να ποτίσει τις διακυμάνσεις.

⑤ η άμεση θέρμανση ατμού μέσα στο κιβώτιο, κατευθύνει το σωλήνα ατμού που εξοπλίζεται με το διπλό περίβλημα, κλονισμός από τον ατμό για να ποτίσει τις διακυμάνσεις.

⑥ τα οφέλη του ατμού που καθαρίζουν: η ισχυρή αντίσταση χαμηλής έντασης, crepe, μικρή κατανάλωση και μεγάλη αποδοτικότητα.

• MH616 αποξηραντική μηχανή τύπων κυλίνδρων

Τρεις στήλες, κάθε στήλη 10 που ξεραίνουν, ξεραίνοντας φούρνος είναι μια δομή πλαισίων χάλυβα, καμία περάτωση, πλάγια κορυφή με το σύστημα θέρμανσης ατμού αντι-σταλαγματιάς, δομή ανυψωτών που εξοπλίζεται με fairings εξάτμισης. Ανοξείδωτο που ξεραίνει 570mm, ζώνες κίνησης, φραγμοί ασπίδων μετάδοσης. Η συγκεντρωμένη αποξήρανση, κάθε στήλη μια θερμοδυναμική παγίδα τύπων, και έχει περπατήσει το διάδρομο.

• Συσκευή εξόδου

Το πλαίσιο είναι διπλωμένη χάλυβας δομή πιάτων, από το χρησιμοποιημένο ύφασμα ύφασμα ελέους, ενσωματωμένη κίνηση μηχανών.
