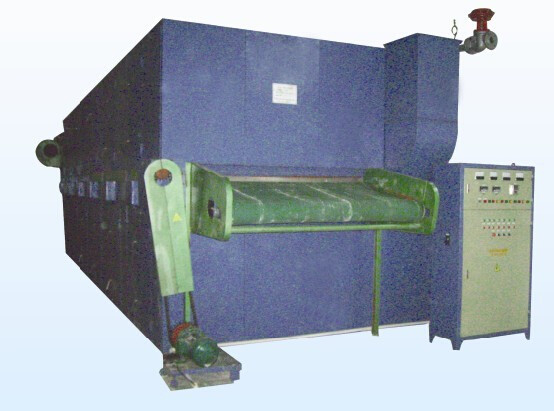

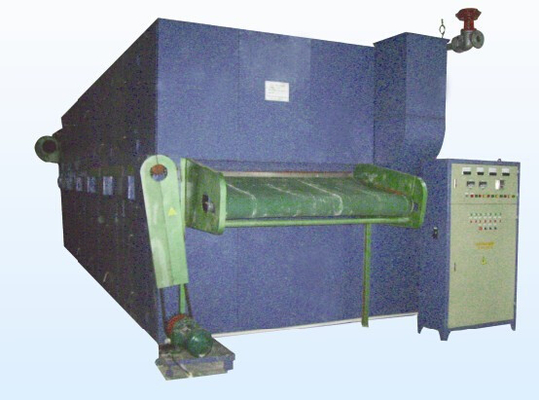

Kd-R456 περιστροφικός στεγνωτήρας οθόνης τύπων

Εφαρμογή

Αυτή η μηχανή έχει τη overfeeding συσκευή, κατάλληλη για το πλεκτό ύφασμα και το υφαμένο ύφασμα.

Αρχή εργασίας

Περιστροφικός (μέρος 1) είναι punching κύλινδρος, η μισή από την περιστροφική οθόνη εμποδίζεται από το πιάτο σφραγίδων (μέρος 2). Δύο γειτονικές περιστροφικές οθόνες αντίθετες περιστρέφονται, σφραγίζουν το πιάτο καθορίζονται. Ο αέρας, μετά από θερμαμένος στη θερμάστρα (μέρος 4) από το φυγοκεντρικό ανεμιστήρα (μέρος 3), μέσω του πιάτου οδηγών (μέρος 5) στο γκρίζο στρώμα υφάσματος (μέρος 6) για την κυκλοφορία, πιάτο οδηγών (μέρος 5) ομοιόμορφα διανέμει το ζεστό αέρα κατά μήκος της γκρίζας κατεύθυνσης πλάτους υφάσματος. Γκρίζο ύφασμα που παραδίδεται στην πρώτη περιστροφική οθόνη μέσω του δικτυωτού πλέγματος μεταφορών (μέρος 7), που απορροφάται αμέσως αεροπορικώς στη χαμηλότερη επιφάνεια της περιστροφικής οθόνης, το γκρίζο ύφασμα στην ένωση δύο περιστροφικών οθονών που μετατοπίζονται στην επιφάνεια της δεύτερης περιστροφικής οθόνης. Το βαμμένο γκρίζο ύφασμα μέσω παραδοθείς έξω από τη μηχανή. Το ύφασμα που βάφεται ομοιόμορφα, επειδή είναι και η δύο πλευρά που βάφεται διαδοχικά.

Η αρχή της κυκλοφορίας αέρα στον περιστροφικό στεγνωτήρα οθόνης είναι αντίρροπη λειτουργία της κυκλοφορίας αερίου εξάτμισης. Ο καθαρός αέρας από την οπίσθια περιστροφική οθόνη και ανάμιξε με τον αέρα κυκλοφορίας. Μετά από να θερμάνει, η χρήση κύκλων, μέρη ο αέρας εισάγει στην προγενέστερη περιστροφική οθόνη, συνεχής θέρμανση, κατόπιν απορροφά το νερό, η υγρασία του αέρα αυξάνεται βαθμιαία, υγρός που απαλλάσσεται στην εξωτερική μηχανή από τη δράση της φυγοκεντρικής δύναμης, υγρό γκρίζο ύφασμα συναντιέται με τον πιό υγρό ζεστό αέρα, κατόπιν η επανάκτηση υγρασίας του γκρίζου υφάσματος πηγαίνει βαθμιαία κάτω, η θερμοκρασία κλιμακώνει και συναντά το καθαρό αέρα με τη χαμηλότερη θερμοκρασία στην έξοδο της περιστροφικής οθόνης, πτώσεις θερμοκρασίας του γκρίζου υφάσματος.

Προδιαγραφές προϊόντων

1. Σύμφωνα με το αίτημα του πελάτη, η μηχανή μπορεί να είναι αριστερή ή η δεξιά μηχανή, σχεδίασε την ταχύτητα είναι 5-60m/min. που το ανώτατο πλάτος εργασίας είναι 18002200mm.

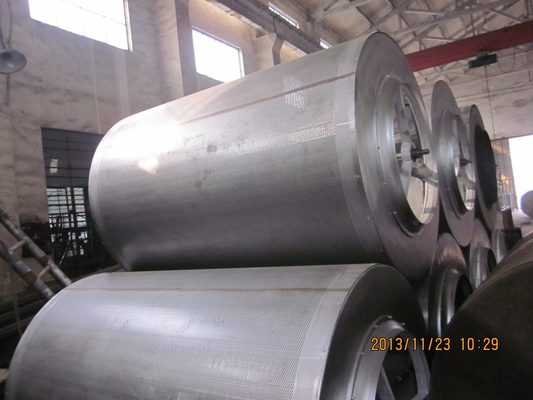

2. Dia. Από την περιστροφική οθόνη είναι 1400mm, πιάτο ανοξείδωτου με το πάχος 2mm, punching 2mm.
3. Ανεμιστήρας: φυγοκεντρικοί ανεμιστήρες, με τη διάμετρο 1200mm, 730 περιστροφές/λεπτό.
4. Θερμάστρα: η πολυ ένταση σωλήνων τύλιξε τον άνευ ραφής σωλήνα χάλυβα με τη διάμετρο 25*2, που καλύφθηκε με τον τύπο ταινιών, πάχους 0.4mm, ατμού θέρμανσης ή πετρελαίου θέρμανσης αλουμινίου.
5. Οδηγώντας μηχανή Netcom, μηχανή κίνησης, πλαίσιο μείωσης (Changzhou Jiangsu, Κίνα) 4kw-4P-7: 1, 1 σύνολο, μηχανή ανεμιστήρων: 3 PC, 4P-11kw, 3pcs, 4P-7.5kw (η σίτιση και η έξοδος είναι στη μετάδοση δύο)
6. Το πιάτο σφραγίδων συντήρησης θερμότητας έξω από τη μηχανή είναι 50 χιλ. παχύ.
7. Μέγεθος μορφής (πλάτος 1800mm εργασίας), μεγάλη περιστροφική οθόνη LWH: 12*4*2.9m.
8. Ηλεκτρικός εξοπλισμός: ηλεκτρικό στοιχείο συσκευών (CHINT Zhejiang) + 1 σύνολο μετατροπέα συχνότητας 3.7kw + 3 σύνολα μετατροπέα συχνότητας 18.5kw.
