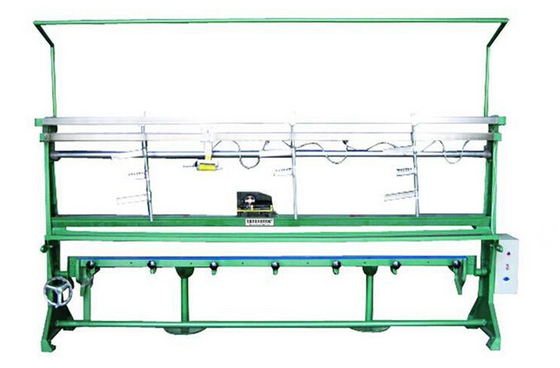

8-16 αυτόματη καλαμώνοντας μηχανή γραμμών/βάφοντας μηχανή νημάτων με 3×10×70 χιλ.

8-16 αυτόματη καλαμώνοντας μηχανή γραμμών GA177/βάφοντας μηχανή νημάτων με 3×10×70 χιλ.

Εφαρμογή:

Αυτό το είδος μηχανής μπορεί να εφαρμοστεί heddle στο σχέδιο, σχέδιο-μέσα και τον κάλαμο για τον αργαλειό που και οι δύο

Καλαμώνοντας σκοπός:

Να καλαμώσει σημαίνει ότι το νήμα πρέπει να είναι νήμα στον αναβάτη νημάτων, heddle και τον κάλαμο χάλυβα σύμφωνα με την αρχική δομή νημάτων πριν από τον ανελκυστήρα στον αργαλειό, προκειμένου να διαμορφωθεί το υπόστεγο για την ύφανση και να γίνει η σαΐτα να εισαγάγει abb για να τυλίξει το απαραίτητο ύφασμα.

Η καλαμώνοντας διαδικασία παίρνει την τελευταία θέση στο νήμα προετοιμάζοντας τη διαδικασία είναι απλό αλλά πολύ σημαντικό. Θα είναι κάνει τη μεγάλες επιρροή και τη ζημία, εάν δεν δίνουμε προσοχή σε αυτήν την διαδικασία. Να καλαμώσει σημαίνει αυτόματα όχι μόνο την αποταμίευση χρόνου και αποδοτικότητας, αλλά και σημαίνει το άμεσα οικονομικό συμφέρον. Αυτή η μηχανή μπορεί να θεωρηθεί ως ιδανικός εξοπλισμός για στην ύφανση της διαδικασίας.

Κύριο μηχανικό χαρακτηριστικό γνώρισμα:

Αυτή η μηχανή έχει την απλή δομή και ακριβώς η κίνηση, διαίρεση νημάτων είναι σταθερή και σαφώς. Εύκολα λειτουργήστε και διατηρήστε. Έχει την ποικιλόμορφη εφαρμογή (με τη σαΐτα ή χωρίς σαΐτα.)

Κύριο τεχνικό χαρακτηριστικό γνώρισμα:

1 τύπος: αυτόματα heddle σχέδιο, σχέδιο-μέσα και κάλαμος.

2. Διαθέσιμο dropper: 6 γραμμές.

3. Διαθέσιμο heddle 8-16 γραμμές.

4. Ύψος καλάμων χάλυβα mm≥mm 150 (διευθετήσιμο)

Διαθέσιμη μέγιστη διάμετρος φλαντζών ακτίνων αργαλειών: ≤1200°

5. 3×10×70 χιλ.

6. Τσοκ: D400-4A διαθέσιμος μαγνήτης 3×10×100 χιλ. (χωρίς σαΐτα) 3×10×70 χιλ. τσοκ (με τη σαΐτα)

7. Αυτόματος μηχανισμός: αυτόματα διαστολέας (πρότυπο: 88-21 PC 1.)

Αυτόματα τσοκ (πρότυπο G177-0300 1stand)

Αυτόματα συσκευή καλάμων (πρότυπα 0400 1 στάση)

8.Overall διάσταση και βάρος

Σημείωση: Υψηλός περιλάβετε το λαμπτήρα φωτός της ημέρας, το πλάτος περιλαμβάνει τη βάση στρεβλώσεων αργαλειών.

Αρχή εργασίας:

Αυτό το σύστημα αποτελείται από τον οδηγό rail0114, συνδυασμένα μέρη 0300, ο βρόχος D000-1,4 βιδών ηλεκτρίζει τον κάλαμο (ή το φρένο υπηρεσιών) κ.λπ.

Αρχή εργασίας: ο εγκατεστημένος αιώνιος μαγνήτης για να συνδέσουν electromagne τον πόλο και η αναστοιχειοθέτηση οργάνωσης αναπηδούν στο κεφάλι του τσοκ, εγκατεστημένος διακόπτης επαφών στη λαβή να καλαμώσουν τη βελόνα. Ανοίξτε ανάβει τη λαβή (ή το φρένο υπηρεσιών), τον τρέχοντας, αιώνιο μαγνητών αφής νημάτων αναβάτη ηλεκτρομαγνητών και προφθάνει αναβάτης νημάτων και επαναρυθμίζει από την άνοιξη, εδώ ο όλος αναβάτης νημάτων θα διαιρεθεί και κρεμώντας στο εκτιμημένο ύψος για να συναντήσει τη διαδικασία κατεργασίας. Αυτό θεωρείται ως εντελώς κίνηση. Αναλάβετε εκ περιτροπής κινήσεων συνεχώς.

Σύστημα αυτόματα διαίρεσης

Αποτελείται από τον οδηγό rail0122A, το διαστολέα (πρότυπο 88-2) κ.λπ.

Αρχή εργασίας: ο διαστολέας οργάνωσης για να καθοδηγήσει τη ράγα, να ανοίξει την παροχή ηλεκτρικού ρεύματος, έναρξη μηχανών που τρέχει, και να διαιρέσει το νήμα μέσω του πόλου σκουληκιών κίνησης και της βίδας διαίρεσης, λανάρισμα 3times και 2times που τακτοποιούν από το νήμα νημάτων βιδών θα μετατραπεί σε διαίρεση της γούρνας σαλιγκαριών και θα είναι, όταν καλύπτει την απαίτηση και τον πρώτο διακόπτη επαφών αφής νημάτων, μοχλός συνδέσεων κίνησης, κύκλωμα που περιορίζει, η μηχανή που σταματούν, μετά από να καλαμώσει νημάτων, ο μοχλός συνδέσεων θα επαναρυθμιστεί από την άνοιξη, το κύκλωμα ανοίγει, τρέξιμο έναρξης μηχανών. Αναλάβετε εκ περιτροπής κινήσεων συνεχώς.

Η σύνδεση μεταξύ του διακόπτη ροδών σκουληκιών, του μοχλού σκουληκιών και της πυκνότητας νημάτων.

Προκειμένου να γίνει το νήμα διαιρώντας ακριβώς και να μειωθεί το κενό και διπλό κεφάλι, η περιστροφή της διαίρεσης της βίδας πρέπει να κρατήσει σύμφωνος με την προς τα εμπρός διαδικασία οδηγών. Εάν όχι, θα είναι πιό αργή καθοδηγώντας διαδικασία. Ως εκ τούτου, πρέπει να αλλάξει τη ρόδα σκουληκιών και το μοχλό σκουληκιών (0918.1917) όταν αλλάξει το ύφασμα. Για να τους κάνει να αντιστοιχούν ο ένας με τον άλλον.

Υπολογίστε τον τύπο:

Πυκνότητα ακτίνων αργαλειών περιστροφής βιδών διαίρεσης: (1 pcs/100cm) = 10×onward trechometer (εκατ.)

Διάγραμμα κυκλωμάτων:

Αυτή η μηχανή υιοθετεί το ελεγχόμενο πυρίτιο commutate, κάνει 220V ή 380V παροχή ηλεκτρικού ρεύματος εναλλασσόμενου ρεύματος 12V ή 36V χαμηλής πιέσεως παροχή ηλεκτρικού ρεύματος ασφάλειας εναλλασσόμενου ρεύματος, αντικατεστημένα παραδοσιακά 522 αναμεταδίδουν και αποφεύγουν την επικίνδυνη πυρκαγιά. Η έρευνα και η ανάπτυξη και η αίτησή του που είναι κύρια από τους μηχανικούς μας.

Συνδέστε το διάγραμμα κυκλωμάτων.

Ανταλλακτικά:

Ρόδα σκουληκιών διακοπτών: (0918) σκουλήκι: 15T, 18T, 28T, 35T (προαιρετικά 2 σύνολα)

Συνδετήρας στρεβλώσεων: 1 κομμάτι

Heddle συνδετήρας: 1 κομμάτι

4 καλαμώνοντας βελόνα:

μαγνήτης 2 τσοκ (D415)

2 επαναρυθμισμένο ελατήριο (0308)

2 επαναρυθμισμένο ελατήριο (0915)

Συνημμένο έγγραφο

Οδηγία, περίληψη μηχανισμών και πιστοποίηση

Συντήρηση:

Για να κάνει την καθαριότητα για τη μηχανή, κάθε μετατόπιση πρέπει να κρατήσει καθαρός και να λαδώσει το στόμιο πετρελαίου για να μειώσει τη φθορά λόγω χρήσης. Απαίτηση συντήρησης για την καθημερινή χρήση:

8 ώρες.

Καθαρίστε και πετρέλαιο: κάθε μετατόπιση

Εξετάστε και επιθεωρήστε: κάθε εβδομάδα

Σκουπίστε και επισκευάστε: κάθε μήνα
