Ανοικτός τύπος και ανεξάρτητος εκτυπωτής φραγμών οθόνης μετάδοσης μαγνητικός

Ανοικτός τύπος και ανεξάρτητος εκτυπωτής φραγμών οθόνης μετάδοσης μαγνητικός

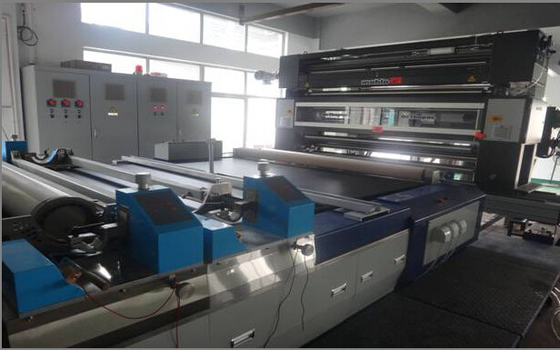

KD180-600 περιστροφική μηχανή εκτύπωσης οθόνης

Φιλικός προς το περιβάλλον, ενέργεια - αποταμίευση και υψηλής απόδοσης

1. Η χαμηλή αναλογία ποτού μειώνει την κατανάλωση νερού πολύ.
2. Συγκρίνοντας με την παραδοσιακή βάφοντας μηχανή, η κατανάλωση νερού, βοηθών και ατμού μπορεί να σωθεί κατά 50%
3. Χαμηλότερη εγκατεστημένη δύναμη, ως εκ τούτου πιό μικρή ηλεκτρική κατανάλωση ενέργειας.
4. Γρήγορα βάφοντας κύκλος, ενισχυμένη παραγωγικότητα.
5. Φιλική προς το χρήστη λειτουργία και εύκολη συντήρηση.

Πρότυπο: Χρώμα-4-8 αίθουσες KD τύπος-1-18

Ροή διαδικασίας: feeding→edge alignment→printing

Εφαρμογή: Είναι κατάλληλο για το ύφασμα βαμβακιού, το ύφασμα βελούδου και το μικτό ύφασμα.

Κύρια τεχνικά παράμετρος και πρότυπο:

1. Κατεύθυνση μηχανών: δεξιά μηχανή (πρόσωπο στη σίτιση της μετάδοσης στη δεξιά πλευρά)
2. Ονομαστικό πλάτος μηχανών: 18006000mm (μέγιστο πλάτος 5700mm ινών διαδικασίας)
3. Γενική ταχύτητα: 1~100m/min (σχεδιασμένο speed1~120 m/min)
4. Χρώμα qty: 1-18
5. Ο κύλινδρος οθόνης επαναλαμβάνει: 640mm914mm1020mm
6. Τρόπος εκτύπωσης: Ανοικτή εκτύπωση φραγμών τύπων μαγνητική
7. Τρόπος μετάδοσης: η οθόνη διευθύνει τη σερβο ανεξάρτητη μετάδοση.
8. Μόνο ζωνών διεξαγωγής

Δομή μηχανών:

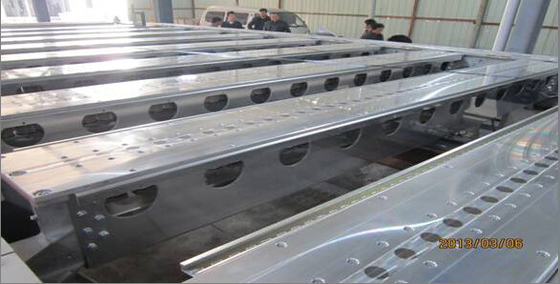

Υψηλός - δομή ποιοτικών η τύπου κουτιού φραγμών, 6 χρώματα/τμήμα, συμπληρώνει συνολικά 3 τμήματα, 18 χρώματα, μειωμένος έκταση μηχανών, που αυξάνει τη μηχανική δύναμη. Κάτω από το πλαίσιο υιοθετεί το διεθνή B-type χάλυβα μορφής που ενώνει στενά. Βελτίωση της υγείας και της σταθερότητας της πλήρους μηχανής.

• Κύρια κίνηση: Τυποποιημένη κίνηση κιβωτίων μείωσης, υψηλή - ποιότητα της ζώνης διεξαγωγής εκτύπωσης. Επιφάνεια της οδήγησης της επεξεργασίας ύφανσης αλέσματος κυλίνδρων και του φωσφόρου νικελίου πιάτων. Εξασφαλίστε υψηλό - ποιοτική εκτύπωση. Η απλή μηχανική δομή καθιστά το maintanence πολύ κατάλληλο.
• Αποκατάσταση απόκλισης της ζώνης διεξαγωγής: Η σταθερότητα της ζώνης διεξαγωγής βασισμένη στην τροχαλία οδηγών, κάτω από τη καλή συνθήκη της αφαίρεσης του χνουδιού συγχρονισμού και της σωστής εγκατάστασης ζωνών διεξαγωγής, αυτή η οργάνωση μπορεί να κρατήσει τη σίγουρη σταθερή λειτουργία της ζώνης διεξαγωγής.
• Μαγνητικός πίνακας: ο επαγγελματικός μαγνητικός πίνακας παρέχει τη διείσδυση εκτύπωσης eveness, ο μαγνητικός πίνακας είναι το πιό πρόσφατο CAD-CAM σχεδίου της elctromagnetic σπείρας τύπων, η μηχανική σύσπαση υψηλής ακρίβειας κάνει τη διαπέραση κολλών εκτύπωσης ομοιόμορφα, κανένα αριστερό, μέσο, δεξιό chromatism, συντήρηση ελεύθερη.
• Επένδυση: θερμοπλαστικό ή hydrosol (ο πελάτης επιλέγει οποιοδήποτε τύπο), το πάχος κόλλας είναι διευθετήσιμο κατά την επένδυση.
• Επικεφαλής τσοκ οθόνης: υψηλό εκτατό ρουλεμάν αεροπλάνων που είναι κατάλληλο για την αναγκασμένη κατεύθυνση και βελτιώνει τη ζωή υπηρεσιών.
• Αντλία κολλών: Σώμα αντλιών ανοξείδωτου, που εξοπλίζεται με τον τύπο χειρωνακτικού και αυτόματου ελέγχου, τον έλεγχο επιπέδων μέσω του υγρού μοχλού ανιχνευτών κολλών και το PLC.

Σύστημα κύριας κίνησης τη ζώνη διεξαγωγής:

ΜΠΟΡΕΣΤΕ τεχνολογία και 485 επικοινωνία, ελλοχεύοντα στοιχεία που συγκεντρώνονται που υποβάλλονται σε επεξεργασία στον ανώτερο υπολογιστή, τρόπος ελέγχου ταχύτητας και να ελέγξουν κάθε επικεφαλής σερβο μηχανή οθόνης, να επιτύχει την εκτύπωση σύγχρονη για να κρατήσει τη σίγουρη αποδοτικότητα εκτύπωσης. Όλες οι πληροφορίες παρουσίασαν στους πελάτες μέσω της ανθρώπου-υπολογιστή διεπαφής, κατάλληλης να λειτουργήσει και να διαχειριστεί. Αυτό το σύστημα είναι αξιόπιστο υπό τον όρο της υψηλής θερμοκρασίας, υψηλής υγρασίας, ισχυρή διάβρωση, ισχυρή παρέμβαση.

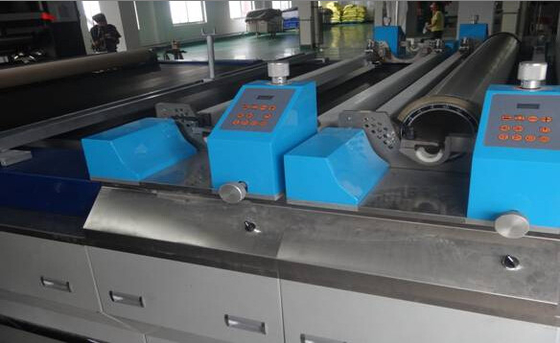

Επικεφαλής ανεξάρτητη κίνηση οθόνης:

1. Η σερβο μηχανή μπορεί να ελέγξει το registeration υψηλής ακρίβειας της περιστροφικής οθόνης στον κύκλο 360°, η συσσωρευμένη διαφορά κώδικα λάθους είναι μέσα σε 0.08mm. Ο ελεγκτής της κύριας επιτροπής λειτουργίας μπορεί να αλλάξει προσθέτει στην ανταλλαγή κατάλληλη και άμεσα.
2. Έλεγχος κλειστών βρόγχων ταχύτητας κωδικοποιητών διαδικασίας μετατροπέων υψηλής επίδοσης. Άλλη μηχανή μετάδοσης χρησιμοποιεί τον καθολικό μετατροπέα μετασχηματίστε τον αναλογικό τύπο ποσότητας στο ψηφιακό σύστημα τύπων ποσότητας για να εξασφαλίσετε synchro ακρίβεια ελέγχου συστημάτων.

Ηλεκτρονικός έλεγχος του handpiece εσωτερικός: Οι μονάδες εκτύπωσης που εξοπλίζονται με την ανεξάρτητη σερβο μηχανή, προηγμένος σερβο οδηγός εναλλασσόμενου ρεύματος, κάθε εξοπλισμένος μονάδα συνδετήρας καλωδίων πλάτους prefab, μέσω της επικοινωνίας οπτικής ίνας για να κρατήσουν τη σίγουρη ακρίβεια εκτύπωσης του εκτυπωτή, ηλεκτρικό σύστημα είναι πολύ εύκολες για τη συντήρηση.

Κύριο κιβώτιο συνδέσεων: χρησιμοποιημένος για τον έλεγχο τάσης, τη διανομή κυκλωμάτων, τον έλεγχο κ.λπ. θερμοκρασίας αιθουσών.

Λειτουργία και σύστημα παρακολούθησης: συγκεντρωμένος έλεγχος οθόνης αφής (επιπλέον εξοπλισμένος με ένα σύνολο ελέγχου κουμπιών μαζί με την οθόνη αφής) ταχύτητα μηχανών, παραγωγή, διακοπή και τεχνολογική συγκεντρωμένη κ.λπ. επίδειξη παραμέτρου η οθόνη αφής μπορεί επίσης να παρέχει το σύνολο παραμέτρου ταχύτητας καταλόγων, παράμετρος καταλόγων, που παρεμβάλλει την ακρίβεια, σύγχρονος παράγοντας, κατάλληλος για τους πελάτες να σχεδιάσει και να τροποποιήσει σύμφωνα με τα προϊόντα το αίτημα.

Ξεραίνοντας μέρη:

Τρόπος αιθουσών: ισχυρός ψεκάζοντας αέρας, καυτό στέγνωμα τρεις-στρώματος (το αποδοτικό γενικό πέρασμα μήκους είναι κατευθείαν 54m)

Πηγή θερμότητας: θέρμανση πετρελαίου

Qty: 4-8 αίθουσες

Κυκλοφορώντας μετάδοση ανεμιστήρων: η μηχανή είναι οριζόντιο thermostability τύπων φ-επίπεδο, μακροχρόνιο υλικό πληρώσεως πετρελαίου.

Ζώνη οθόνης: Τεφλόν πλέγμα θερμο resistance≦250℃

Κύρια δομή αιθουσών:

Τρόπος σίτισης: επίπεδη σίτιση.

Απόσταση μεταξύ της αίθουσας και του κεντρικού υπολογιστή: ≤500mm

Γενικός περνώντας τρόπος: αίθουσα 3 στρώμα που περνά μέσω του καλύμματος

Μήκος αιθουσών: η αίθουσα είναι μορφωματικό σχέδιο, το μήκος είναι 3m/chamber

Κυκλοφορώντας ανεμιστήρας: Κάθε αίθουσα τμημάτων που εξοπλίζεται με τον ανεξάρτητο κυκλοφορώντας ανεμιστήρα, κυκλοφορώντας μηχανή ανεμιστήρων είναι 7.5KW (έλεγχος μετατροπής συχνότητας εναλλασσόμενου ρεύματος 15Kw * 6 αίθουσες),

Ποσότητα αέρα και ψεκασμός αέρα: κάθε ποσότητα αέρα αιθουσών είναι 12500m3/h, αέρας ψεκασμού σωλήνων ψεκασμού αέρα γύρω από την κορυφή και το κατώτατο σημείο (τοπ γενικό κεφάλι - - επικεφαλής φύσηγμα, μέσο γενικό χτύπημα από πάνω προς τα κάτω), στόμα ψεκασμού αέρα είναι με τετραγωνική δομή διαφραγμάτων αέρα την καθοδηγώντας, η μέγιστη ταχύτητα αέρα είναι 8-12m/s.

Ζώνη οθόνης qty: ένα τα PC, εισαγόμενο αμερικανικό ενισχυμένο υλικό ίνας υάλου, επιφάνεια που ντύνεται με την τεφλόν, εσωτερική επεξεργασμένη, ενισχυμένη άκρη, συνδετήρας ζωνών οθόνης αποσύρουν τον τύπο γρήγορα - αποσυνδέστε τη σύζευξη

Συσκευή αποκατάστασης και έντασης απόκλισης ζωνών οθόνης: κάθε ζώνη οθόνης με το όριο δύο ανάβει αριστερά και η δεξιά πλευρά, ένα όριο, αποκατάσταση απόκλισης υιοθετεί το μηχανικό διακόπτη, άλλο είναι έλεγχος προστασίας απόκλισης ζωνών οθόνης, η αποκατάσταση απόκλισης ζωνών οθόνης είναι πνευματική αποκατάσταση απόκλισης, η ένταση είναι αημένη και σωστή να εντείνει δύο κυλίνδρων ο ζωντανός-κύλινδρος ζωνών οθόνης είναι άνευ ραφής επίστρωμα ψευδάργυρου επιφάνειας σωλήνων χάλυβα

Θερμαντικό σώμα: κάθε αίθουσα που εξοπλίζεται με δύο θερμαντικά σώματα (που ακτινοβολούν το σωλήνα είναι ф58mm*1100mm, ο κυλώντας τύπος ταινιών σωλήνων αλουμινίου, εσωτερικός σωλήνας είναι σωλήνας χάλυβα ф32mmR, πάχος τοίχων 2 χιλ., μπροστινός και η πίσω διαγώνια ρύθμιση, συμπληρώνει συνολικά 40 ακτινοβολώντας την περιοχή 120 τετρ.μέτρα /section).

Μέγιστη θερμοκρασία της αίθουσας: 150℃~220℃, διευθετήσιμα

Θερμοκρασία αιθουσών: Το ράφι είναι διαμορφωμένη κατασκευή χάλυβα, η σανίδα πορτών είναι Q235 cold-roll τα φύλλα χάλυβα με το πάχος 1.2 χιλ. θερμικός-προστατευτικό πάχος 100mm, εξαίρετο ημισυμπαγές πιάτο επιστρώματος ίνας υάλου (περιλάβετε την κορυφή και το κατώτατο σημείο αιθουσών) κάθε κατώτατο σημείο αιθουσών με τα παράθυρα ενός συμπληρώματος αέρα

Αυτόματο σύστημα μόνος-ελέγχου θερμοκρασίας: μπροστινές και πίσω αίθουσες δύο σύνολα ηλεκτρικής βαλβίδας ελέγχου καυτού πετρελαίου, θερμοκρασία που ελέγχεται από PT100 το λευκόχρυσο – αντίσταση νικελίου μέσω του οργάνου ελέγχου θερμοκρασίας

Ανεμιστήρας εξάτμισης αιθουσών: τρία σύνολα τυποποιημένων φυγοκεντρικών ανεμιστήρων εξάτμισης, δύναμη 2.2kw*3 μηχανών

Οδηγώντας σύστημα αιθουσών: η αίθουσα χρειάζεται δύο σύνολα συσκευής μετάδοσης (Ιαπωνία Ichinose), ένα σύνολο είναι μετάδοση ζωνών οθόνης αιθουσών (περιλάβετε τη μηχανή 7.5KW, το μειωτή και το μετατροπέα συχνότητας), άλλο είναι σύρω-έξω μετάδοση (περιλάβετε τη μηχανή 2.2kw, το μειωτή και το μετατροπέα συχνότητας)

Κύρια διαμόρφωση:

Αριθ.	Όνομα	Κατασκευαστής	Προδιαγραφή
1	Ζώνη οθόνης	Προϊόντα της Σαγκάη	πλάτος 3250mm
2	Κυκλοφορώντας μηχανή ανεμιστήρων	Co. μηχανών της Σαγκάη Dequshi, ΕΠΕ	7.5Kw
2	Ανεμιστήρας εξάτμισης	Γενικό εργοστάσιο ανεμιστήρων Shagnhai	T4-72 NO.5 2.2Kw
3	Βαλβίδα ελέγχου θερμοκρασίας πετρελαίου	Εμπορικό σήμα της Σαγκάη	Dg65
4	Κύλινδρος κύριας κίνησης ζωνών οθόνης		Χωρίς συγκόλληση σωλήνας χάλυβα
5	Κύλινδρος οδηγών που έρχεται σε επαφή με με τη γενική επιφάνεια		Ανοξείδωτο που ντύνεται
6	Κύλινδρος	Προϊόντα Airtac Tainwan
7	Ρουλεμάν στην αίθουσα	NSK ΙΑΠΩΝΊΑ	UC σειρά
